AM2TT Impulsauswerteinheit

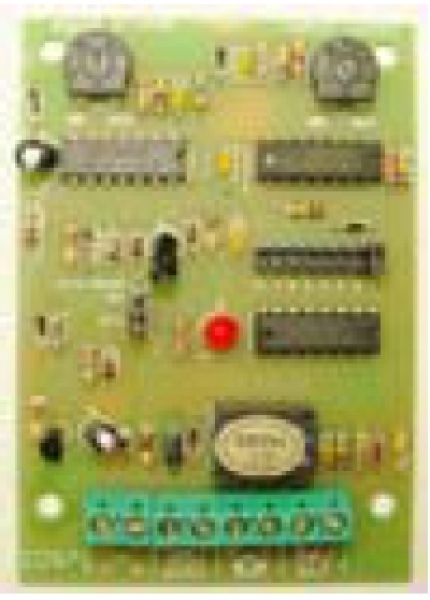

Die AM2TT Platine ist die Impulsauswerteinheit für den Erschütterungs-
melder IN 4. Das Interfacemodul mit einem NC Eingang kann an alle
herkömmlichen Alarmzentralen angeschlossen werden. Die Anschluß-
klemmen 3 und 4 auf der Platine sind dafür vorgesehen. An die AM2TT
Platine können bis zu 10 Erschütterungskontakte angeschlossen werden.
Klemmenbelegung
1. – 12 V Eingang
2. + 12 V Eingang
3. NC Ausgang
4. NC Ausgang
5. Rückstellungseingang bei NC Kontakt
6. Rückstellungseingang bei NC Kontakt
7. Eingang für Alarmimpuls
8. Eingang für Alarmimpuls
Installationshinweis
Nachdem die Platine installiert ist und die Verdrahtung abgeschossen ist,
sind folgende Schritte vorzunehmen:
Setzen Sie eine Brücke zwischen J 1 und On
Regulieren Sie die Einstellung am Erschütterungskontakt gegen „0“
Wählen Sie die Impulse zwischen 1 – 8 mit dem Reiter J2
Wählen Sie dann an dem Empfindlichkeitspotentiometer die Einstellung
so, dass die rote LED für eine Sekunde aufleuchtet, wenn eine Erschütterung erfolgt.
Stellen Sie dann den AM-2TT so eine, das die rote LED bei der ge-
wünschten Vibrationsstärke auslöst.
-2-
Einstellung bei Türen oder Fenstern mit Spiel
Stellen Sie beim AM 2TT den Potentiometer auf Minimalniveau. Regulieren Sie dann die variable Ansprecheinstellung auf maximal.
Wählen Sie dann mit dem Reiter J2 den gewünschten Impuls. Je mehr
Impulse eingestellt werden, je mehr verzögert sich die Alarmauslösung.
Je weniger Impulse eingestellt werden. je schneller erfolgt die Auslösung.
Wählen Sie die Automatische Rückstellung wie folgt:
Automatische Rückstellung
Setze Sie den Reiter J1 in die Position „On“, die rote LED leuchtet für
1 Sekunde wenn der Alarm ausgelöst wurde und der NC-Ausgang
wechselt den Zustand ( Klemm 3 + 4). Die LED wechselt dann in die
Position „OFF“. Wählen Sie dann mit dem ReiterJ1 die Position „OFF“
im Falle ein Alarm aktiviert den NC Ausgang (Klemme 3 und 4) für eine
Sekunde und die rote LED leuchtet wieder für eine Sekunde auf was „On“ bedeutet und als Anzeige das der Alarm gespeichert bleibt bis eine
Schließung des Kontaktes NC (Klemme 5 + 6) efolgt, oder wenn Sie
zur Klemme 5 einen + 12 V Impuls geben.
Technische Daten
Spannung: 10-15 V DC
Stromaufnahme: 45 mA
Empfindlichtkeit: 0.1 – 60 ms Eingang, 80- 200 ms
